中山市锐晶电子有限公司

名称图片尺寸频率范围规格书详细

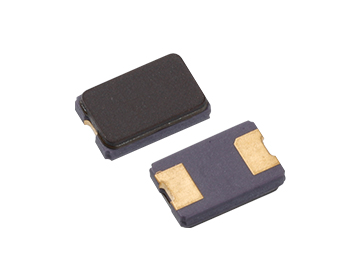

SMD-7050

7.0×5.0×1.00mm 5.5~150MHz

尺寸：7.0×5.0×1.00mm

频率范围：5.5~150MHz

生产：/

特征：

• 额定频率范围： 5.5~150MHz

• 外部尺寸规格：7.0×5.0×1.00mm

• 谐波次数：基频

产品应用

• PCMCIA

• 磁盘驱动器

• 手持式电子产品

● Electrical Specifications 电气参数

型号	Holder Type	7.0x5.0mm Ceramic Surface Mount
频率范围	Frequency Range	5.500 to 150.000 MHz
调整频差	Frequency Tolerance（△F）（at25℃	） ±10ppm to ±30ppm
温度频差	Frequency Drift	±10ppm to ±30ppm ※(See Notes)
工作温度范围	Operating Temperature Range	-20℃ - +70℃ / -40℃ - +85℃
储存温度范围	Storage Temperature Range	-40℃ - +85℃ /-55℃ - +125℃
老化	Aging（25℃）	±3ppm/ year max.
静电容	Shunt Capacitance（C0）	7pF max.
激励功率	Drive Level	100μW (300μW max.)
绝缘阻抗	Insulaton Resistance（Rs）	500 Megaohms Minimum at D.C100V
负载电容	Load Capacitance（CL）	Suggested by customer

※Notes:±10，±20，±30ppm (-20℃ to +70℃)

±20，±30，±50ppm (-40℃ to +85℃) or depends on customer

● Equivalent Series Resistance and Mode of Operation

等效阻抗和振荡模式

Frequency Range 频率范围	ESR（Ω）等效阻抗	Mode 振荡模式
5.500MHz≤ f ＜8.000 MHz	100Max	基频Fundamental
8.000MHz≤ f ＜10.000MHz	60Max	Fundamental
10.000MHz≤ f ＜14.000MHz	50Max	Fundamental
14.000MHz≤ f ＜20.000MHz	40Max	Fundamental
20.000MHz≤ f ＜40.000MHz	30Max	Fundamental
35.000 to 150.000MHz	80Max	三次泛音Third Overtone

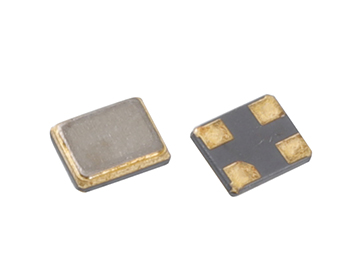

SMD-6035

6.0×3.5×1.00mm 8~150MHz

尺寸：6.0×3.5×1.00mm

频率范围：8~150MHz

生产：/

特征：

• 额定频率范围： 8~150MHz

• 外部尺寸规格：6.0×3.5×1.00mm

• 谐波次数：基频

产品应用

• PCMCIA

• 磁盘驱动器

• 手持式电子产品

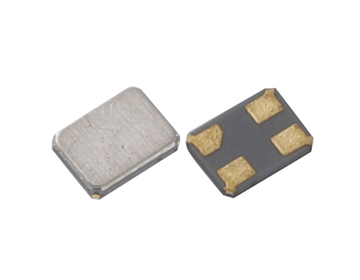

SMD-1612

1.6×1.2×0.35mm 26~54MHz

尺寸：1.6×1.2×0.35mm

频率范围：26~54MHz

生产：/

特征：

• 额定频率范围： 26~54MHz

• 外部尺寸规格：1.6×1.2×0.35mm

• 谐波次数：基频

产品应用

• 移动电话

• 蓝牙

• 无线-局域网

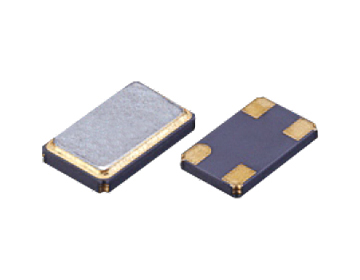

SMD-5032

5.0×3.2×0.90mm 8~150MHz

尺寸：5.0×3.2×0.90mm

频率范围：8~150MHz

生产：/

特征：

• 额定频率范围： 8~150MHz

• 外部尺寸规格：5.0×3.2×0.8mm

• 谐波次数：基频

产品应用

• 笔记本电脑

• GPS

• 蓝牙无线通信设备

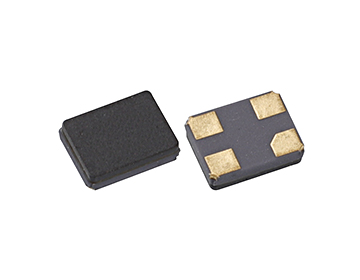

SMD-3225

3.2×2.5×0.70mm 8~54MHz

尺寸：3.2×2.5×0.70mm

频率范围：8~54MHz

生产：/

特征：

• 额定频率范围： 12~54MHz

• 外部尺寸规格：3.2×2.5×0.7mm

• 谐波次数：基频

产品应用

• 移动电话

• 无线局域网

• 蓝牙无线通信设备

SMD-2520

2.5×2.0×0.65mm 16~54MHz

尺寸：2.5×2.0×0.65mm

频率范围：16~54MHz

生产：/

特征：

• 额定频率范围： 16~54MHz

• 外部尺寸规格：2.5×2.0×0.65mm

• 谐波次数：基频

产品应用

• GPS

• PDA

• 蓝牙无线通信设备

SMD-2016

2.0×1.6×0.45mm 16~54MHz

尺寸：2.0×1.6×0.45mm

频率范围：16~54MHz

生产：/

特征：

• 额定频率范围： 24~54MHz

• 外部尺寸规格：2.0×1.6×0.45mm

• 谐波次数：基频

产品应用

• 汽车导航系统

• 遥控无匙门禁

• 车載摄像头系统

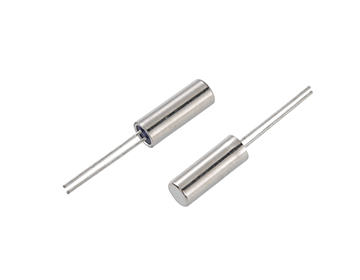

2*6/3*8

2.0×6.0/3.0×8.0mm 3.579~50MHz

尺寸：2.0×6.0/3.0×8.0mm

频率范围：3.579~50MHz

生产：/

特征：

•Small size

•High shock tolerance

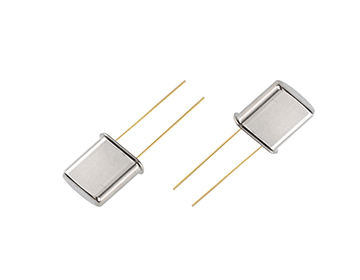

UM-1/UM-5

7.8×2.4×7.8/6.0mm 4~200MHz

尺寸：7.8×2.4×7.8/6.0mm

频率范围：4~200MHz

生产：/

特征：

•High frequency range

HC-49SMD

12.5×4.5×4.0/3.0mm 3.2~100MHz

尺寸：12.5×4.5×4.0/3.0mm

频率范围：3.2~100MHz

生产：/

特征：

• 额定频率范围： 3.2~100MHz

• 外部尺寸规格：12.5×4.5×4mm

• 谐波次数：基频、三次泛音

产品应用

• 机顶盒

• 时钟

• 网络适配卡

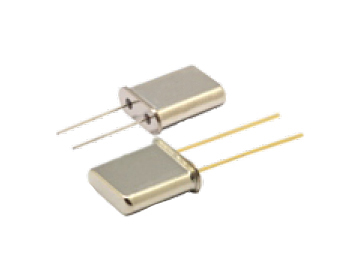

HC-49U

11.1×3.81×13.5mm 1.843~150MHz

尺寸：11.1×3.81×13.5mm

频率范围：1.843~150MHz

生产：/

特征：

• 额定频率范围： 1.8432~150MHz

• 外部尺寸规格：11.1×3.81×13.5mm

• 谐波次数：基频、三次泛音

产品应用

• 机顶盒

• 时钟

• 网络适配卡

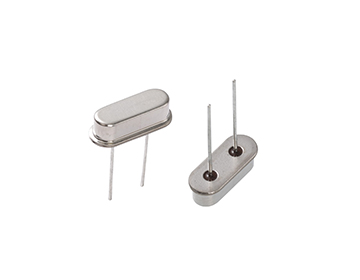

HC-49S

11.1×4.7×3.5/2.5mm 3.2~100MHz

尺寸：11.1×4.7×3.5/2.5mm

频率范围：3.2~100MHz

生产：/

特征：

• 额定频率范围： 3.2~100MHz

• 外部尺寸规格：11.1×4.7×3.5mm

• 谐波次数：基频、三次泛音

产品应用

• 机顶盒

• 调制解调器

• 远程控制设备

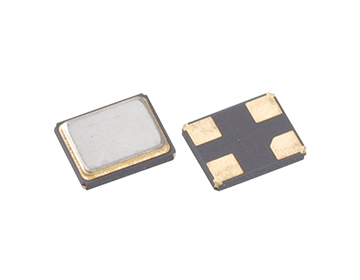

SMD-3225GS

3.2×2.5×0.90mm 12~54MHz

尺寸：3.2×2.5×0.90mm

频率范围：12~54MHz

生产：/

特征：

• 额定频率范围：12~54MHz

• 外部尺寸规格：3.2×2.5×0.9mm

• 谐波次数：基频

产品应用

• 硬盘驱动器（HDD）

• 雷达（DSN）

• 无线局域网

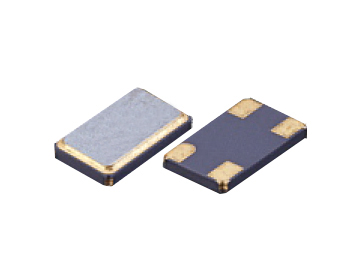

SMD-5032GS

5.0×3.2×1.20mm 8~54MHz

尺寸：5.0×3.2×1.20mm

频率范围：8~54MHz

生产：/

特征：

• 额定频率范围：5~54MHz

• 外部尺寸规格：5.0×3.2×1.2mm

• 谐波次数：基频

产品应用

• 硬盘驱动器

• 便携式手提电脑

• 便携式多媒体终端

SMD-2520GS

2.5×2.0×0.75mm 12~64MHz

尺寸：2.5×2.0×0.75mm

频率范围：12~64MHz

生产：/

特征：

•Ultra small size

•Glass seam package
